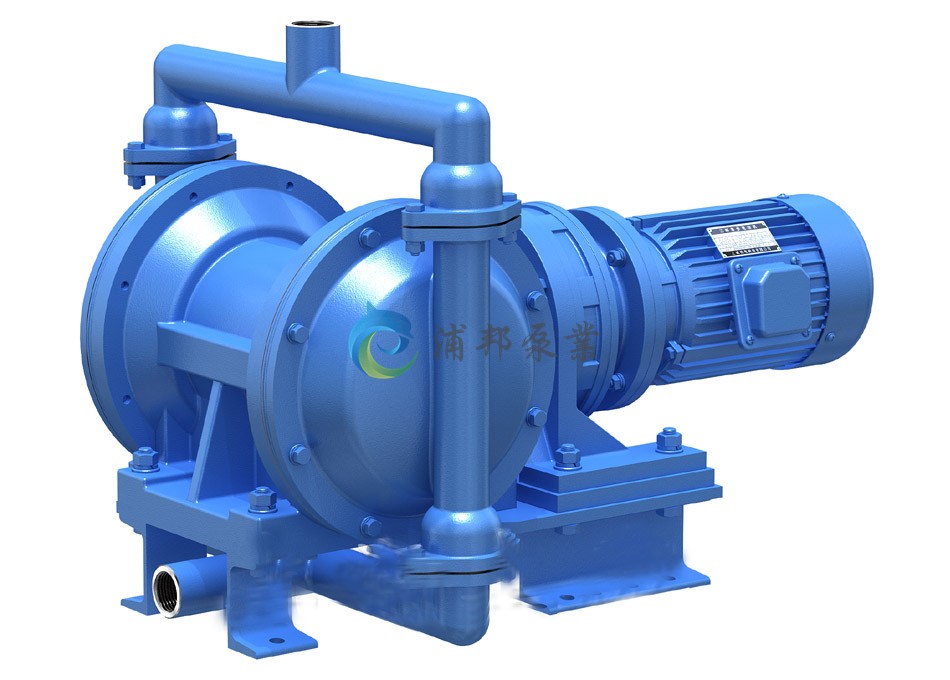

DBY電動隔膜泵

DBY電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，我單位目前生產的電動隔膜泵產品設計均參考美國abel公司樣機，dby型隔膜泵適用于低壓，即出口壓力≤3k9f／cm2的場合。

質量穩定
價格合理
交貨快捷

提供全套工程水泵解決方案
總機：021-6607 9650
手機：180 1631 9660
廠址：上海市金山工業園區

產品簡介
型號意義
產品優勢
性能參數
結構圖紙
安裝尺寸
注意事項

產品簡介

產品概述
電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，我單位目前生產的電動隔膜泵產品設計均參考美國abel公司樣機，dby型隔膜泵適用于低壓，即出口壓力≤3k9f／cm2的場合。

主要用途

泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花。糖漿
油漆、顏料、膠水、粘合劑、
各種瓦、瓷、磚器及陶瓷釉漿
各種磨料、腐蝕劑、清洗油垢
各種劇毒、易燃、易揮發液體
各種污水、水泥灌漿及灰漿
各種強酸、強堿、強腐蝕液體
各種粘稠漿、乳化液、各種軟膏化裝品
各種固液分離設備的前級送壓裝置

型號意義

產品優勢

一、不需灌引水，自吸能力達7米以上。
二、通過性能好，直徑在1 0毫米以下的顆粒、泥漿等均可以毫不費力地通過。
三、由于隔膜將被輸送介質和傳動機械件分開，所以介質絕對不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等，可以滿足不同用戶的要求。
四、泵體介質流經部份，可根據用戶要求，分為鑄鐵、不銹鋼、襯膠，電機分為普通式和防爆式兩種。

性能參數

主要技術參數

型號	流量 m3/h	揚程 m	吸程 m	電機功率 kw	最大允許通過顆粒直徑mm
dby-10	0.5	30	3	0.37	1
dby-15	0.75	30	3	0.5	1
dby-25	3.5	30	7	1.5	2.5
dby-32	4	30	7	1.5	3.5
dby-40	4.5	30	7	1.5	4.5
dby-50	6.5	30	7	2.2	8
dby-65	8	30	7	2.2	8
dby-80	16	30	7	4	10
dby-100	20	30	7	4	10

規格一覽表

型號

入口

出口

連接方式

泵體材質

inc

npt

bspt

ansi 法蘭

din 法蘭

鑄鐵 z

鋁合金 l

不銹鋼 b

塑料 en s

襯膠 zcj

dby-10

3/8

●

dby-15

1/2

●

dby-25

●

dby-40

●

dby-50

●

dby-65

●

主要外型尺寸

型號	a	b	d	n-φd	l	h1	h2
dby-10	456	342	190	4-φ16	650	370	50
dby-15	456	342	190	4-φ16	650	370	50
dby-25	537	455	210	4-φ16	1060	480	60
dby-40	537	455	210	4-φ16	1060	480	60
dby-50	800	380	380	4-φ18	1510	700	85
dby-65	800	380	380	4-φ18	1510	700	85

結構圖紙

主要零件名稱及材質

編號	名稱	材質	數量
1	電機		1
2	聯軸器	HT200	2
3	六角彈性塊	氯丁橡膠	1
4	偏心輪	HT250	2
5	連桿	ZG	2
6	減速箱		1
7	螺栓	Q235-A	4
8	開口銷	Q235-A	2
9	活塞銷	A3	2
10	活塞	無縫管兩端焊接	2
11	缸套	HT200	2
12	油杯		2
13	螺栓	Q235-A	16
14	隔膜	丁晴橡膠氯丁橡膠	4
15	出水管	鋁合金	1
		鑄鐵
		不銹鋼
		襯膠
16	泵體	鋁合金	2
		鑄鐵
		不銹鋼
		襯膠
17	閥球	不銹鋼	4
18	進水管	鋁合金	1
		鑄鐵
		不銹鋼
		襯膠
19	底座	HT200 槽鋼	1
20	螺栓	Q235-A	8
21	閥口座	氯丁橡膠丁晴橡膠	4
22	螺栓	Q235-A	4
23	螺栓	Q235-A	4
24	壓板	A3	4

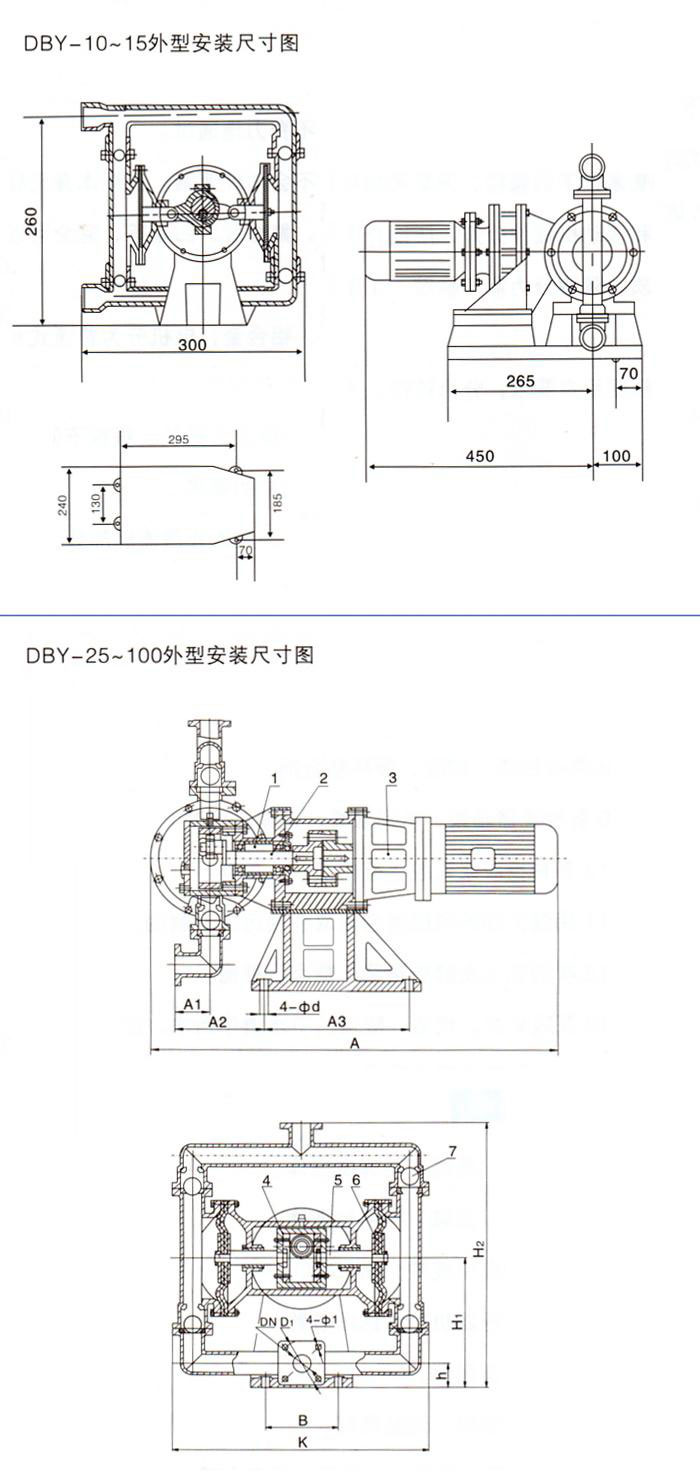

安裝尺寸

型號	A	A1	A2	A3	B	K	DN	D1	Φ1	Φd	h	H1	H2
DBY-25	900	75	160	300	180	550	25	75	11	17.5	110	315	620
DBY-40	900	75	160	300	180	550	40	100	14	17.5	110	315	620
DBY-50	960	140	250	370	240	550	50	110	14	17.5	85	360	820
DBY-65	960	140	250	370	240	550	65	130	14	17.5	85	360	820
DBY-80	900	110	0	700	390	800	80	150	17.5	17.5	130	470	980
DBY-100	900	110	0	700	390	800	100	150	17.5	17.5	130	470	980

注意事項

泵出口嚴禁安裝閥門，如必需裝閥門；要在出口安裝安全閥門，工作壓力不得超過4公斤，以免造成損失。
應及時加油，保持潤滑系統正常運轉。
泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。
被輸送的介質及其溫度應在泵材允許范圍內。
對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈泵內積物，以免再開時損壞。
