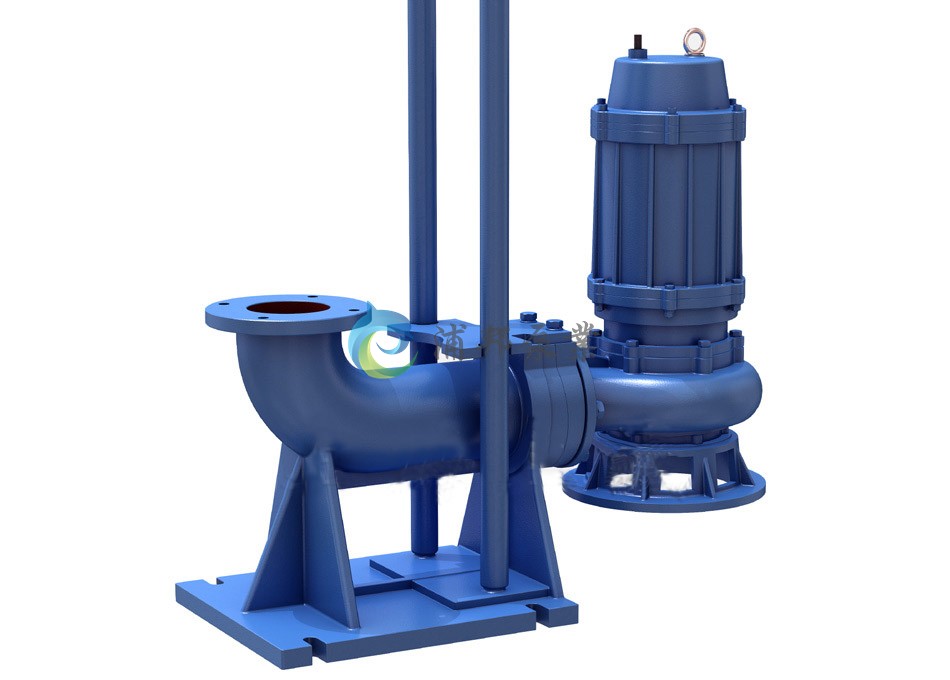

WQ潛水固定式高效無堵塞排污泵

質量穩定
價格合理
交貨快捷

提供全套工程水泵解決方案
總機：021-6607 9650
手機：180 1631 9660
廠址：上海市金山工業園區

產品簡介
產品優勢
性能參數

產品簡介

產品概述
WQ潛水固定式高效無堵塞排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。設計合理，配套電機合理，效率高，節能效果顯著。機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行800小時以上。泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。

可根據用戶需要配備全自動安全保護控制柜，對泵的漏水，漏電，過載及超溫等進行監控，保證泵運行可靠安全。雙導軌自動耦合安裝系統，給泵的安裝的安裝，維修帶來了極大的方便，人可不必為此而進出污水坑。浮球開關可根據所需的水位變化。自動控制泵的停啟，無需專人看管。在使用揚程范圍內保證電機運行不過載。根據使用場合電機可采用水套式外第三者循環冷卻系統，能保證電泵在無水（干式）狀態下安全運行。安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。結構說明 QW型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。

配備多種保護裝置，使得泵運行可靠，其主部件作用如下：信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水，斷相、短路、過熱、電機過載等項目.電機定子8：采用B級或F級絕緣。漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。葉輪17：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。泵體15：與葉輪配用，使得泵具有高的效率。密封環18：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環，以保證泵以最佳效率運行。

產品優勢

產品特點
1、采用獨特的單片或雙片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
2、機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
3、整體結構緊湊、體積小、噪音小、節能效果顯著，檢修方便、無需建泵房，潛入水中即可工作，大大減少工程造價。
4、該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
5、可根據用戶需要配備全自動控制柜，對泵的漏水、漏電、過載及超溫等進行自動保護，提高了產品的安全性與可靠性。
6、浮球開關可根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
7、 WQ型潛水排污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此而進入污水坑。
8、能夠在全揚程內使用，而保證電機不會過載。
9、有兩種不同的安裝方式，固定式自動耦合安裝系統，移動自由安裝。

主要用途
WQ型潛水排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也可用于抽送清水及帶腐蝕性介質。

性能參數

	型號	口徑 (mm)	流量 (m3/h)	揚程 (m)	轉速 (r/min)	功率 (KW)
1	25 - 8 - 12 - 0.75	25	8	12	2900	0.75
2	25 - 8 - 22 - 1.1	25	8	22	2900	1.1
3	25 - 8 - 25 - 1.5	25	8	25	2900	1.5
4	32 - 12 - 15 - 1.1	32	12	15	2900	1.1
5	40 - 15 - 15 - 1.5	40	15	15	2900	1.5
6	40 - 15 - 30 - 2.2	40	15	30	2840	2.2
7	50 - 20 - 7 - 0.75	50	20	7	1390	0.75
8	50 - 10 - 10 - 0.75	50	10	10	1390	0.75
9	50 - 20 - 15 - 1.5	50	20	15	2840	1.5
10	50 - 15 - 25 - 2.2	50	15	25	2840	2.2
11	50 - 18 - 30 - 3	50	18	30	2880	3
12	50 - 25 - 32 - 5.5	50	25	32	2900	5.5
13	50 - 20 - 40 - 7.5	50	20	40	2900	7.5
14	65 - 25 - 15 - 2.2	65	25	15	2840	2.2
15	65 - 37 - 13 - 3	65	37	13	2880	3
16	65 - 25 - 30 - 4	65	25	30	2890	4
17	60 - 30 - 40 - 7.5	65	30	40	2900	7.5
18	65 - 35 - 50 - 11	65	35	50	2930	11
19	65 - 35 - 60 - 15	65	35	60	2930	15
20	80 - 40 - 7 - 2.2	80	40	7	1420	2.2
21	80 - 43 - 13 - 3	80	43	13	2880	3
22	80 - 40 - 15 - 4	80	40	15	2890	4
23	80 - 65 - 25 - 7.5	80	65	25	2900	7.5
24	100 - 80 - 10 - 4	100	80	10	1440	4
25	100 - 110 - 10 - 5.5	100	110	10	1440	5.5
26	100 - 100 - 15 - 7.5	100	100	15	1440	7.5
27	100 - 85 - 20 - 7.5	100	85	20	1440	7.5
28	100 - 100 - 25 - 11	100	100	25	1460	11
29	100 - 100 - 30 - 15	100	100	30	1460	15
30	100 - 100 - 35 - 18.5	100	100	35	1470	18.5
31	125 - 130 - 15 - 11	125	130	15	1450	11
32	125 - 130 - 20 - 15	125	130	20	1450	15
33	150 - 145 - 9 - 7.5	150	145	9	1450	7.5
34	150 - 180 - 15 - 15	150	180	15	1450	15
35	150 - 180 - 20 - 18.5	150	180	20	1450	18.5
36	150 - 180 - 25 - 22	150	180	25	1450	22
37	150 - 130 - 30 - 22	150	130	30	1450	22
38	150 - 180 - 30 - 30	150	180	30	1450	30
39	150 - 200 - 30 - 37	150	200	30	1450	37
40	200 - 300 - 7 - 11	200	300	7	980	11
41	200 - 250 - 11 - 15	200	250	11	980	15
42	200 - 250 - 15 - 18.5	200	250	15	1450	18.5
43	200 - 400 - 10 - 22	200	400	10	1450	22
44	200 - 400 - 13 - 30	200	400	13	1450	30
45	200 - 300 - 15 - 22	200	300	15	1450	22
46	200 - 250 - 22 - 30	200	250	22	1450	30
47	200 - 350 - 25 - 37	200	350	25	1450	37
48	200 - 400 - 30 - 45	200	400	30	1450	45
49	250 - 600 - 9 - 30	250	600	9	980	30
50	250 - 600 - 12 - 37	250	600	12	1450	37
51	250 - 600 - 15 - 45	250	600	15	1450	45
52	250 - 600 - 20 - 55	250	600	20	1450	55
53	250 - 600 - 25 - 75	250	600	25	1450	75
54	250 - 800 - 12 - 45	250	800	12	980	45
55	300 - 500 - 15 - 45	300	500	15	980	45
56	300 - 800 - 15 - 55	300	800	15	980	55
57	300 - 600 - 20 - 55	300	600	20	980	55
58	300 - 800 - 20 - 75	300	800	20	980	75
59	300 - 950 - 20 - 90	300	950	20	980	90
60	300 - 1000 - 25 - 110	300	1000	25	980	110
61	300 - 1000 - 35 - 132	300	1000	35	980	132
62	300 - 1100 - 10 - 55	300	1100	10	980	55
63	350 - 1200 - 6 - 30	350	1200	6	980	30
64	350 - 1100 - 10 - 45	350	1100	10	980	45
65	350 - 1100 - 12 - 55	350	1100	12	980	55
66	350 - 1500 - 15 - 90	350	1500	15	980	90
67	350 - 1200 - 18 - 90	350	1200	18	980	90
68	350 -1800 - 40 - 280	350	1800	40	980	280
69	350 - 1800 -43 - 315	350	1800	43	980	315
70	400 - 1500 - 5 - 30	400	1500	5	980	30
71	400 - 2000 - 6 - 55	400	2000	6	740	55
72	400 - 2600 - 6 - 75	400	2600	6	740	75
73	400 - 1500 - 12 - 75	400	1500	12	740	75
74	400 - 2000 -10 - 90	400	2000	10	740	90
75	500 - 2000 - 7 - 55	500	2000	7	740	55
76	500 - 2200 - 8 - 75	500	2200	8	740	75
77	500 - 2200 - 10 - 90	500	2200	10	740	90
78	500 - 2600 - 15 - 160	500	2600	15	740	160
79	600 - 3000 - 16 - 220	600	3000	16	740	220
80	600 - 5500 - 10 -250	600	5500	10	740	250
81	600 - 3750 - 17 - 250	600	3750	17	740	250
82	600 - 6000 - 10 - 280	600	6000	10	740	280
